Elektronické obvody - důsledky nelinearity
Znázornění důsledků nelineárních prvků v elektronických obvodech
EK

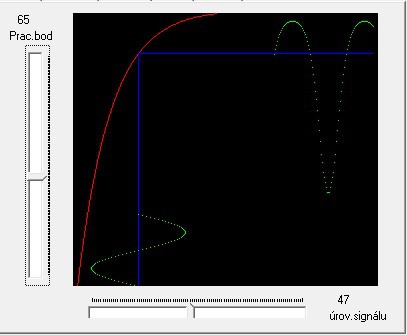

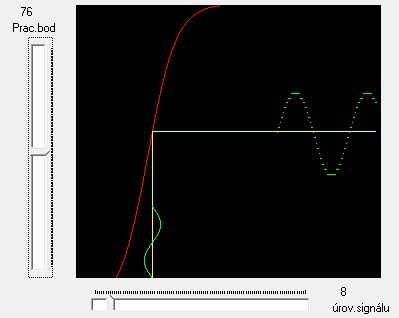

Znázornění, jak může být vstupní symetrický signál v obvodu vlivem nelineárního prvku deformován.
červená křivka - charakteristika nelineárního prvku
(obecně - termistor, dioda, tranzistor, .... )
průsečík modré s červenou - pracovní bod
zelená - vstupní i výstupní signál
Programový modul dovoluje zvolit druh
nelineárního prvku, amplitudu vstupního signálu
a polohu pracovního bodu. Současně je zobrazen
důsledek v skreslení - deformaci vstupního
signálu.
V praxi se převážně pracovní bod a velikost
vstupního signálu volí tak, že se využívá
lineární část charakteristiky, například při
zesílení nf signálu hudby či hlasu.
A naopak, nelinearity lze využít pro vznik
a následní využití harmonických složek
původního signálu.
