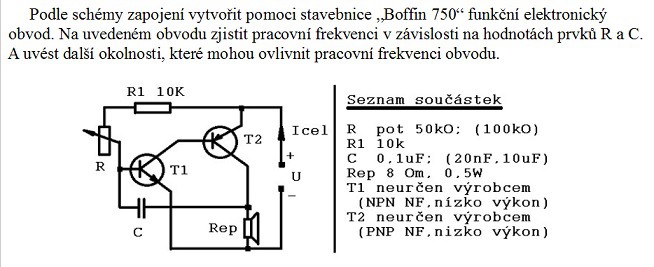

Úkol:

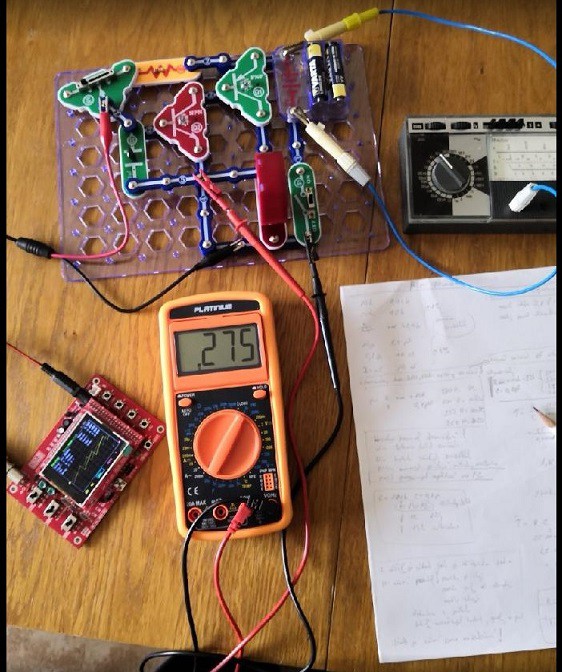

Použité měřící přístroje a pomůcky:

Elektronická stavebnice "BOFFIN 750";  zdroj napětí 3x články AA ; propojovací vodiče

Digitální multimetr Export model DT9208A , chyba měření podle měřených rozsazích

      (napětí +-0,8%, proud +-2%, odpory +-1%, kondenzátory +-4%, kmitočet 1,5% )

Analogový multimetr PU120,  třída přesnosti 2,5

Digitální osciloskop (pro kontrolu), osciloskop DSO138,    dle výrobce chyba měření < 5%

Základní měření použitých součástí multimetrem DT9208

rezistory       :      pot 50 kOm má 45,9 kOm,     10 kOm má 9,94 kOm,      100 kOm má 98 kOm

kondenzátory:     0,1 uF má 99 nF,    10uF má 8,2 uF,      20nF má 19 nF

reproduktor:         8 Om, 0,5W udáno výrobcem

tranzistory:          (výrobce stavebnice neuvádí), zřejmě NF, nízkého výkonu - univerzální NPN a PNP

zdroj napětí:         2 x 1,5 V ( AA články)   3,1 V;      3 x AA články = 4,5 V

celkový proud po zapojení  Icel = 20 mA

          Měření frekvence (tabulka vybraných orientačních bodů)

        R                C        multimetr DT9208       osciloskop DSO138      poznámka

---------------------------------------------------------------------------------------------------------------------------

   45,9 kOm            0,1 uF                  271 Hz                                          268 Hz             při U =   3,1 V

    45,9 kOm          20 nF                   1200 Hz                                       1340 Hz                   3,1 V

    45,9 kOm           10 uF                    2 Hz   (měřeno stopkami po dobu 10 sec)                3,1 V

     100 kOm           0,1 uF                  142 Hz                                          140,2 Hz               3,1V

*   45,9 kOm           0,1 uF                  291 Hz                                          288 Hz            při U = 4,5 V

Když R je < 25 kOm  oscilace vysadí a celkový proud se zvýší nad 300 mA, hrozí poškození tranzistorů   !!!

Z měření se dá odvodit, že hodnota časové konstanty je přibližně (hrubý odhad):

         T [s] = 0,9 * R * C   [Ohm, Farad]  a  pak frekvence Fr [Hz] = 1/T

příklad:  pro  R = 45,9 kOm a C = 0,1 uF :     Fr = 1 /[0,9*( R*C)]= 1 /0,00414 = 241 Hz .

Zhodnocení:

-  Frekvenční rozsah uvedeného obvodu (v rámci použitých R a C)  je od jednotek Hz po 1200 Hz.

-  Frekvence měřená multimetrem DT9208 je přesnější než použitým osciloskopem DSO138.

-  Vliv parametrů jednotlivých tranzistorů nelze určit, lze pouze obecně předpokládat podle katalogových

    hodnot tranzistorů podobných typů.

-  Měření je poznamenáno ještě další chybou způsobenou teplotou při měření (vliv na hodnoty prvků).

-  Frekvence je funkčně závislá také na hodnotě napájecího zdroje, viz příklad měření označeno hvězdičkou.

Orientační průsečíkový nomogram funkce

          fr = f( R, C);  [Hz, Ohm, Farad]

z naměřených hodnot na elektronickém obvodu.

Hodnoty na osách  x a  y jsou v logaritmickém měřítku.
