Experimentální soustava (3)
Logické vstupy - logický analýzátor
EK

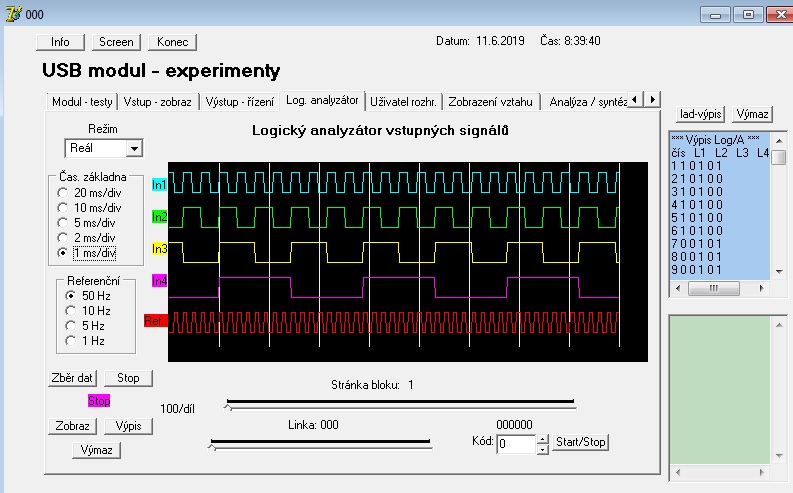

Programový modul - jednoduchý logický analyzátor
Umožňuje zobrazit průběh 5-ti logických vstupů.
K ověření lze použít pro vstup digitálního signálu přímo 1 až 5 mikrospínačů (na kartě K8055).
Příklad využití logického analyzátora při výuce logických obvodů.

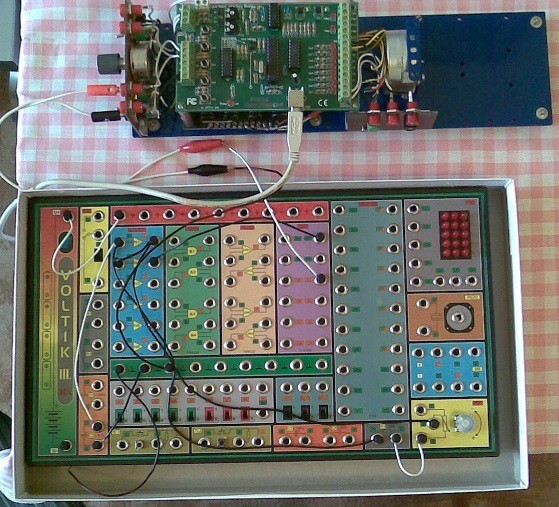

Ověření časového průběhu 8- bitového čitače 74HC393 (na stavebnice VOLTÍK III - digital).
(Generátor pulzů pro vstup čitače je vytvořen logickým invertorem 74HC14).

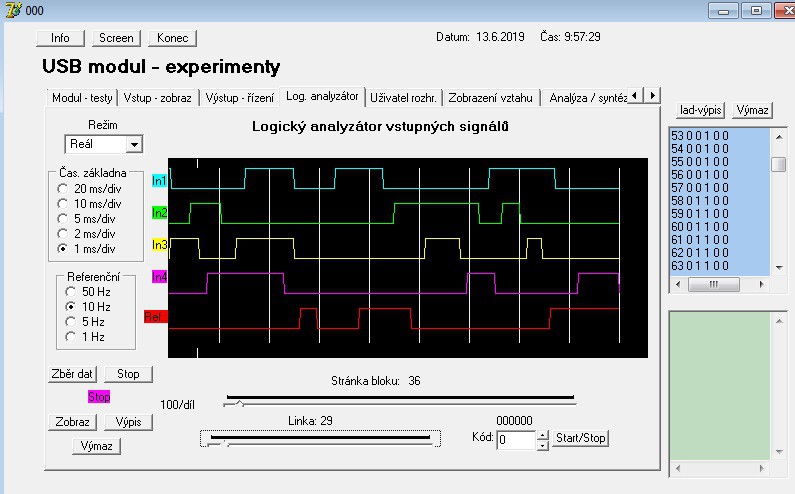

Zobrazení průběhu vstupu pro časovač (referenční) a výstupů čitače Q1 až Q4.
