Experimentální soustava (4)
Výstup logických hodnot - řízení krokového motorku
EK
Řízení krokového motorku SMR 300-100 RI/24 pomoci karty K8055

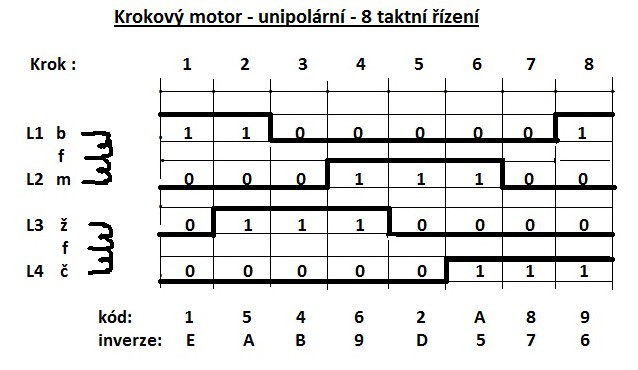

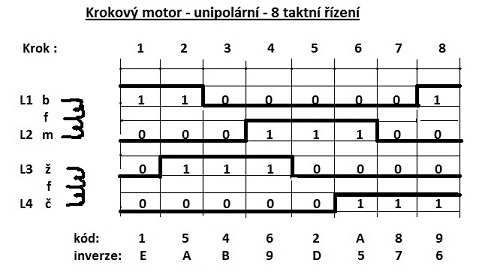

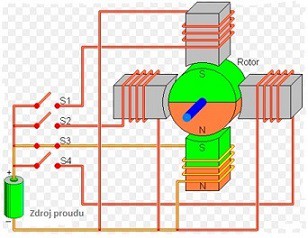

Princip řízení unipolárního krokového motorku
Řídící kód:

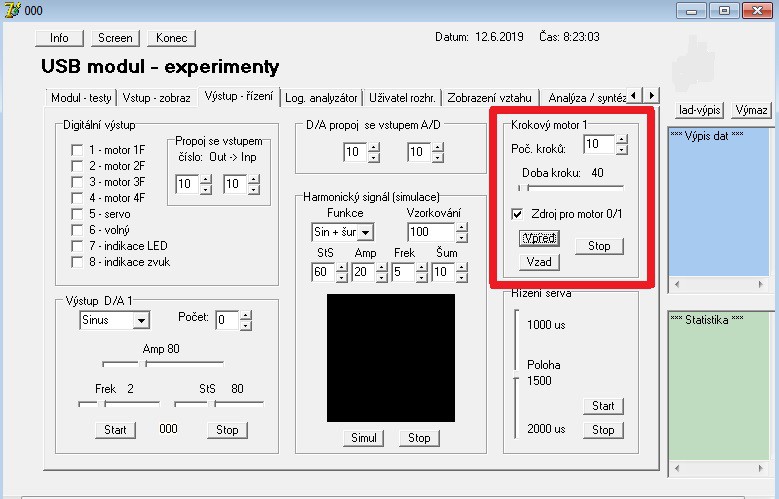

Programové řízení - označeno červeně
Pro reální řízení krokového motorku jsou logické signály z desky K8055 vedené k motorku přes výkonové prvky
které jsou součásti soustavy (pro dva krokové motorky).
Krokový motor SMR 300-100 RI/24 má při 8 taktech krok, (úhel pootočení hřídele), 4,5 stupně.
