Experimentální soustava (5)
Aplikace - řízení procesu
EK

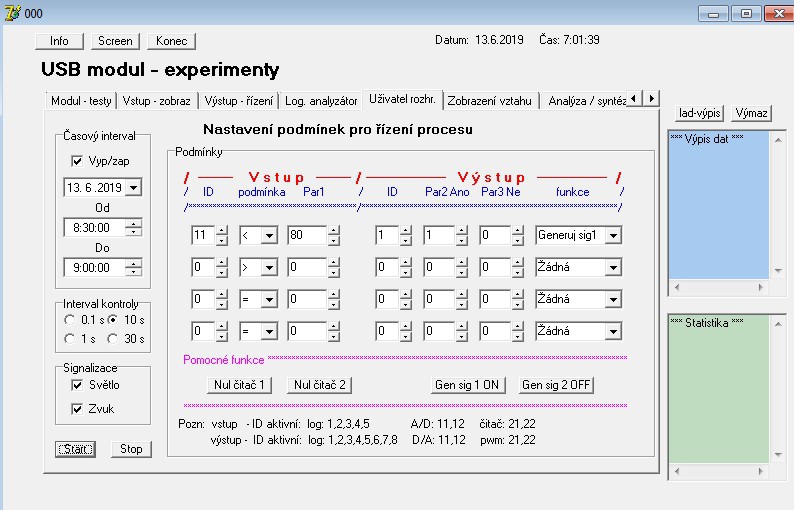

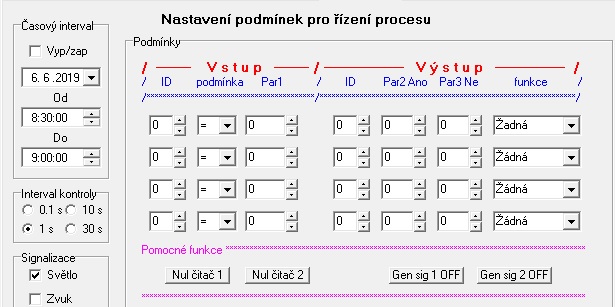

Zkušební aplikace pro programové řízení procesu - obdoba PLC
Úkol: Ve stanovený čas udržuj teplotu kapaliny po stanovenou dobu kolem hodnoty 80 stupňů.
Měření začni 13/06/19 v 08:30; když teplota kapaliny je nižší než 80 stupňů, tak zapni ohřívání a signalizuj provoz,
jinak ohřívání vypni. Teplotu kapaliny kontroluj každých 10 sekund, měření ukonči v 09:00.
Pozn.: teplotní čidlo je připojené na 11 (analog vstup A/D1), výstup pro ovládání relé z pin 1 (digitál výstup DO1).
Signalizace je v tomto případě ovládáná přes výstupní piny 7 a 8 (digitální výstup DO7 a DO8).

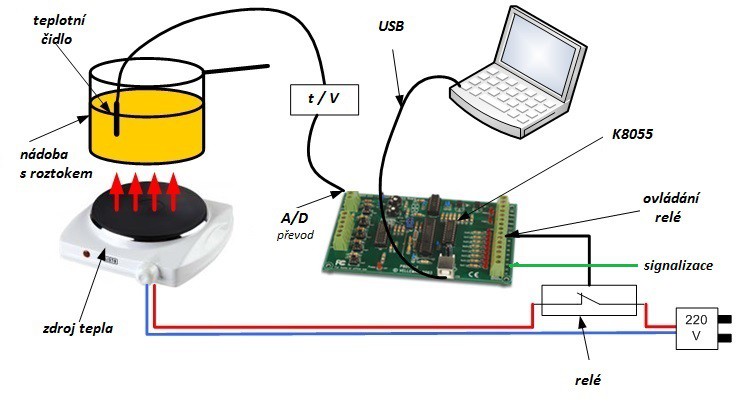

Propojení prvků k uvedenému příkladu - automatická regulace teploty kapaliny (proporcionální).
