Automatické řízení (1)
Regulace teploty v místnosti
EK

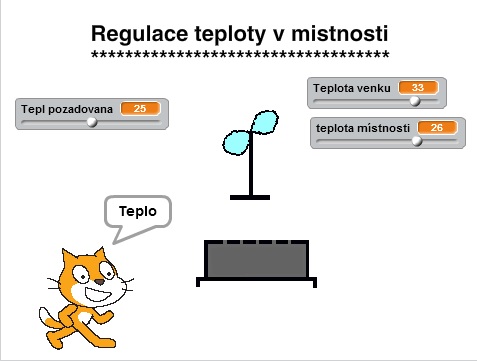

Jednoduchý příklad simulace regulace teploty v místnosti.

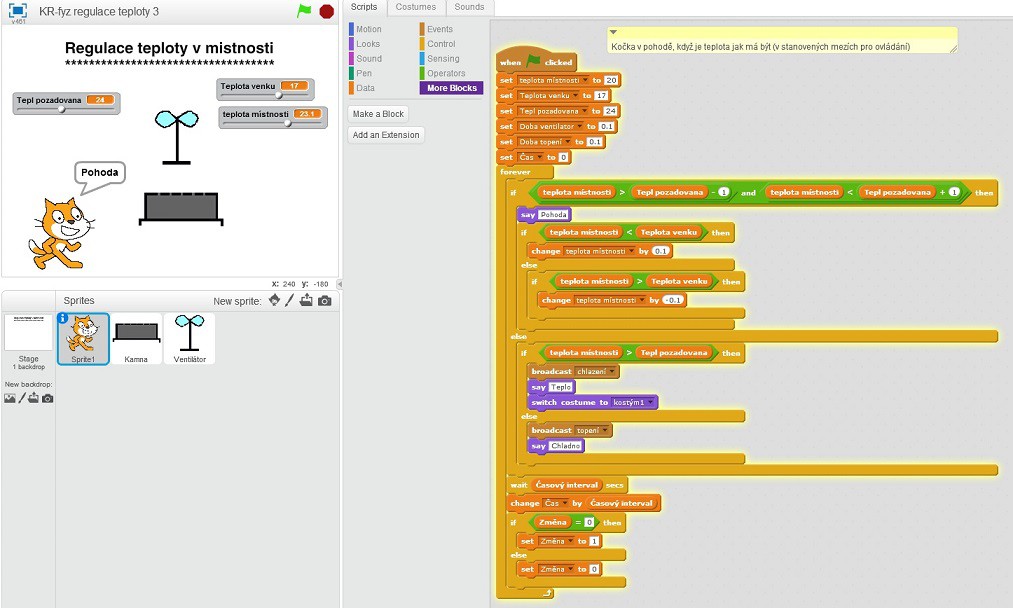

Požadovaná teplota v místnosti se nastavuje regulačním prvkem. Lze nastavit aktuální teplotu v místnosti i mimo místnost. Teplota v místnosti se mění v závislosti na vnější teplotě okolí - přestup tepla přes zeď o plus, nebo mínus 0.1 stupně za časovou jednotku. Uvnitř místnosti lze prostor ohřívat topením (o +0.6 stupně za časovou jednotku, nebo ochlazovat ventilátorem (o -0.4 stupně za časovou jednotku).
Při nižší teplotě v místnosti se zapně topení, při vyšší teplotě se zapne ventilátor, jinak jsou spotřebiče vypnuté. Tolerance regulace je +- 1 stupeň vůči nastavené teplotě.
